| 材料组织 MATERIAL STRUCTURE |
 |
 |
1. 改性聚四氟乙烯（PTFE）铅（Pb ）的混合物 0.01~0.03mm，一种耐磨材料，运作过程中可形成转移膜以保护对磨轴。
2. 铜粉层0.2~0.3mm提高PTFE/Pb与钢板的结合强度，具有很好的承载能力和耐磨性。同时铜又是一种很好的导热材料，可快速转移轴承运作过程中产生的热量。
3. 低碳钢0.7~2.3mm，提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层，铜镀层0.008mm，锡镀层0.005mm，使轴承有很好的耐腐蚀功能。 | |
| 主要参数 TECHNICAL DATE |
|
静承载 |
250N/mm2 |
摩擦系数 |
0.03~0.20 |
|
最大承载 |
低速运转 |
140N/mm2 |
最大线速度 |
干摩擦 |
2m/s |
| |
旋转、摇摆运动 |
60N/mm2 |
|
流体润滑 |
5m/s |
|
最大PV值
(干摩擦) |
间断性运作 |
3.6N/mm2.m/s |
导热系数 |
42W(m.K)-1 |
| |
长期运作 |
1.8N/mm2.m/s |
线膨胀系数 |
11x11-6K |
|
使用温度 |
-195℃~＋280℃ | |
| 应用特点 APPLICATION CHARACTER |
1. 无油润滑或少油润滑，适用于无法加油或较难加油的场合，可以在使用时不保养或少保养；
2. 耐磨性能好，摩擦系数小，使用寿命长； 3. 可在-195℃～+280℃范围内使用；
4. 走合性能好，低噪音，无污染； 5. 薄壁结构，质量轻，可缩小机械体积；
6. 在运作时能形成转移膜，起到保护对磨轴的作用，无咬轴现象；
7. 对磨轴的硬度要求低，未经调质处理的轴都可使用，从而降低了相关零件的加工难度；
8. 无吸水、吸油性，热膨胀系数小，散热性好，尺寸稳定；
9. 钢背面可电镀多种金属，因此可在腐蚀性介质中使用，不会生锈；
目前已广泛运用于各种机械的滑动部位，如自动化机械设备(伸缩、摇摆、滑动、弯曲、回旋、回转部位)油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。 |
 | |
|

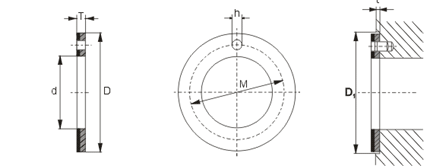

SF-1WC 垫片系列轴承标准尺寸（SF-1、SF-1T、SF-1P、SF-1D、SF-1B、SF-1S） |
 | |
| |
|
轴径 |
代号 |
垫片尺寸 |
安装尺寸 |
|
d +0.25 |
D -0.25 |
T -0.05 |
M ±0.12 |
h+0.4
+0.1 |
T±0.2 |
D1+0.12 |
|
8 |
WC10
SF-1 |
10 |
20 |
1.5 |
15 |
1.5 |
1 |
20 |
|
10 |
WC12
SF-1 |
12 |
24 |
18 |
24 |
|
12 |
WC14
SF-1 |
14 |
26 |
20 |
2 |
26 |
|
14 |
WC16
SF-1 |
16 |
30 |
23 |
30 |
|
16 |
WC18
SF-1 |
18 |
32 |
25 |
32 |
|
18 |
WC20
SF-1 |
20 |
36 |
28 |
3 |
36 |
|
20 |
WC22
R-1 |
22 |
38 |
30 |
38 |
|
22 |
WC24
RCB-1 |
24 |
42 |
33 |
42 |
|
24 |
WC26
SF-1 |
26 |
44 |
35 |
44 |
|
26 |
WC28
SF-1 |
28 |
48 |
38 |
4 |
48 |
|
30 |
WC32
RCB-1 |
32 |
54 |
43 |
54 |
|
36 |
WC38
SF-1 |
38 |
62 |
50 |
62 |
|
40 |
WC42
SF-1 |
42 |
66 |
54 |
66 |
|
46 |
WC48
SF-1 |
48 |
74 |
2 |
61 |
1.5 |
74 |
|
50 |
WC52
SF-1 |
52 |
78 |
65 |
78 |
|
60 |
WC62
SF-1 |
62 |
90 |
76 |
90 | |
